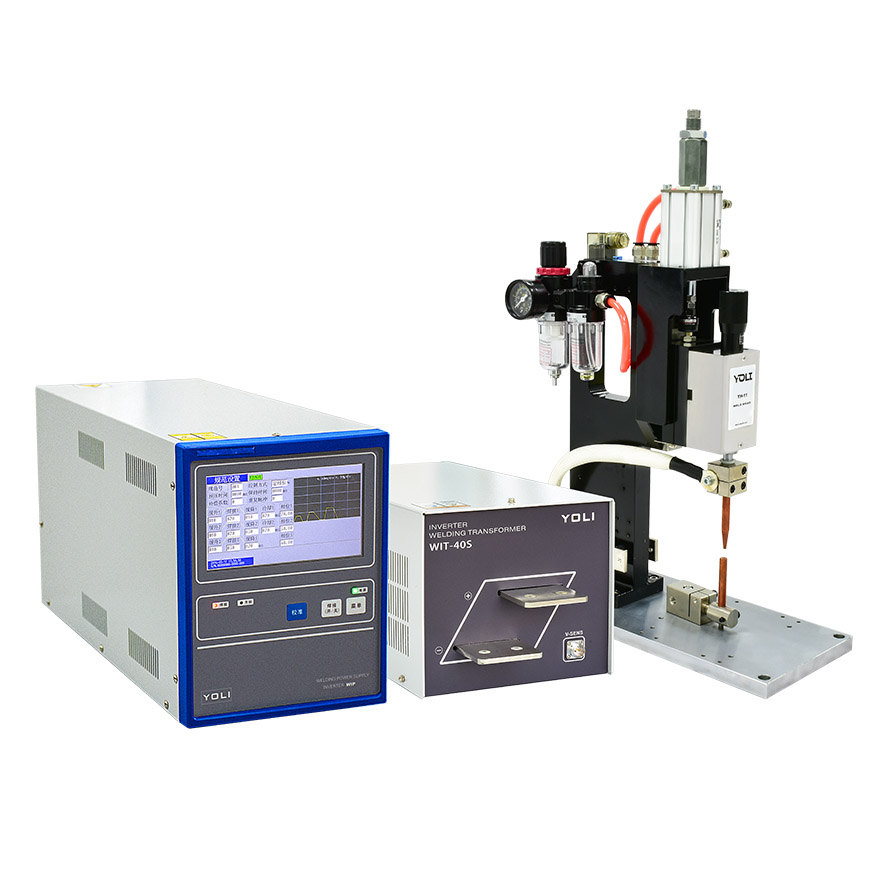

中頻逆變直流電阻焊點焊機
中頻逆變直流電阻焊在焊接中具有：焊接合格率高，焊接品質高，焊接速度快，可控性強，成為電阻焊未來發展的趨勢。
中頻直流焊機相較于傳統工頻交流焊接優點：
1.中頻直流焊機的頻率較高，又力逆變焊機的逆變頻率一般為2K~4kHZ, 電流調整速度和精度都遠遠高于傳統工頻交流焊機。
2.傳統交流焊機在放電過程中，具有過零效應，熱量不能持續累積，中頻逆變直流點焊機是直流電輸出，沒有過零效應，熱量持續累積，能形成穩定高品質的熔核。在焊接一些精密件，輕合金，鍍鋅板，耐熱鋼等一些焊接質量要求較高的地方，具有非常大的優勢。
3.熱能利用率高，節能省電，體積小重量輕。
又力逆變直流焊機的功能特點：
1.4種控制方式可選：次級定電流，次級定電壓，次級定功率，脈寬比例調節
2.可實時監測并顯示焊接過程中的電流、電壓、功率、電阻的波形和數值，實現焊接品質實時跟蹤。
3.三段獨立通電設置，每段都有緩升、焊接、緩降、冷卻設置，適合各種金屬焊接，尤其適合一些比較難焊的黃銅鉤子壓焊、鍍層金屬的焊接。
4.可最多連續12次脈沖放電。
5.31組焊接規范存儲功能，且內置規范復制功能。
6.電流、電壓、功率、電阻上下限監控功能，監控范圍可調，可以自動檢出不良品。
7.內置焊接計數功能。
8.較強的外部通通訊功能，可很好地搭配自動化生產線。
又力逆變直流點焊機性能優勢：
1.采用帶自反饋的PID 智能控制技術，可在焊接過程中對網壓波動等各種外部環境因素變化，自動快速地實行調整，電流控制精度達到0.01KA.
2.內置32位高速CPU, 在頻率2K~4kHZ時可實現快速閉環反饋控制。
3.高性能抗干擾技術，能適應復雜的工作環境，保證設備長時間穩定運行。
4.具有多種自檢保護措施：如過電流監測功能，無通電監測功能，超負載監測功能，溫度異常監測功能，自我診斷功能，來保證電源的安全使用。
5.能實現快速焊接，焊點美觀，無虛焊，焊接品質一致性好。
又力中頻逆變直流點焊機技術參數：
型號 | WIP-40S-03C(A/B) | WIP-55A-03C(A/B) | WIP-70A-03C(A/B) | WIP-100A-03C(A/B) | |||
輸入電壓 (V) | 3Φ380V±10%,50/60HZ | ||||||
最大輸出電流 (A) | 200A | 200A | 200A | 300A | |||
控制頻率 | 2k HZ | 2k HZ | 2k HZ | 1kHZ | |||
控制方式 | 1.次級定電流 2.次級定電壓 3.次級定功率 4.脈寬比例調節 | ||||||
熱量設定 電流: 電壓: 功率: 脈寬比例調節: |
0.4~4.00KA ; 0.5~9.99V; 0.3~18.00KW; 0.00%~99.00% |
0.5~5.5KA ; 0.5~9.99V; 0.3~22.00KW; 0.00%~99.00% |
0.7~7.00KA ; 0.5~9.99V; 0.5~29.00KW; 0.00%~99.00% |
1.0~9.99KA ; 0.5~9.99V; 0.5~42.00KW; 0.00%~99.00% | |||
階升階降功能 | 有 | ||||||
上下限設置 | Current:0~99.99KA; Voltage:0~99.99V; Power:0~99.99KW; Resistance:0~9.999m? | ||||||
波形監測功能 | 有 | ||||||
時間設定 | 預壓:0~9999ms; 緩升1,2,3: 0~300ms; 焊接1,2,3: 0~300ms; 緩降 1,2,3: 0~300ms; 冷卻 : 0~999ms; 保持: 0~9999ms; 焊接脈沖循環: 0~9 | ||||||
緩升緩降 | 有 | ||||||
焊接規范數 | 32/63 組 | ||||||
通訊 | RS-232/485 | ||||||
冷卻方式 | 強制空冷/水冷 | 水冷 | |||||
使用環境 | 溫度5-40℃，濕度90%以下（非冷凝環境） | ||||||
尺寸 | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | |||
重量 (kg) | 15kg | 15kg | 16kg | 16.5kg | |||
匹配變壓器 | WIT-40S(A/B) | WIT-55A(A/B) | WIT-70A(A/B) | WIT-100A(A/B) | |||
最大短路電流 (A) | 4000A(7%) | 5500A(5%) 7000A(3%) | 7000A(5%) 9000A(3%) | 10000A(5%) 13000A(3%) | |||
變壓器頻率 | 2k HZ | 2k HZ | 2k HZ | 1kHZ | |||
空載電壓 | 10.0V | 12.0V | 13.0V | 13.0V | |||
額定功率(kVA) (50%) | 18KVA | 22KVA | 29KVA | 42KVA | |||
冷卻方式 | 強制空冷 | 強制空冷/水冷 | 強制空冷/水冷 | 水冷 | |||
保護 | 內置溫度保護 | ||||||
使用環境 | 溫度5-40℃，濕度90%以下（非冷凝環境） | ||||||
尺寸 (H*W*L) (mm) | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*460(L) mm | 285(H)*210(W)*460(L) mm | |||
重量 (kg) | 17kg | 18kg | 24.5kg | 30kg | |||

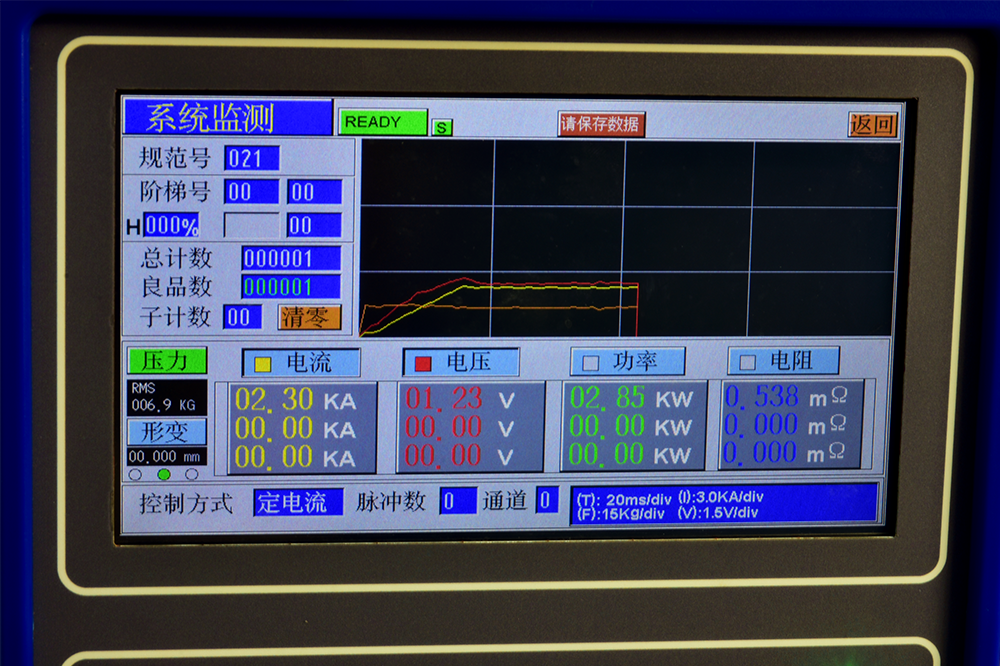

對話界面
具有獨立參數的三個焊接放電段?？梢愿鶕?jù)工件的特性更精確地調整焊接工藝參數和波形，以找到最佳焊接工藝。
實時電流、電壓、功率波形監測，可有效跟蹤焊接質量，分析焊接不良原因。
電流、電壓上下限監控功能，監控范圍可調，可自動檢測不良品。

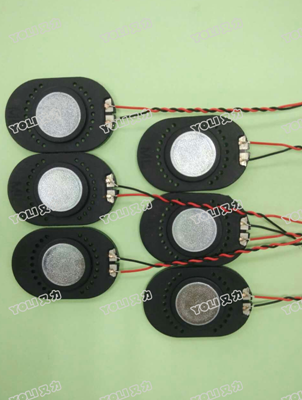

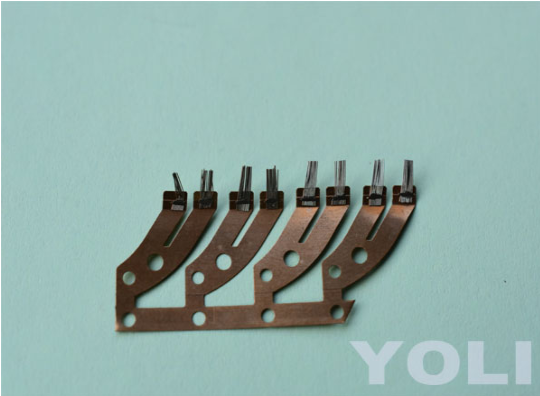

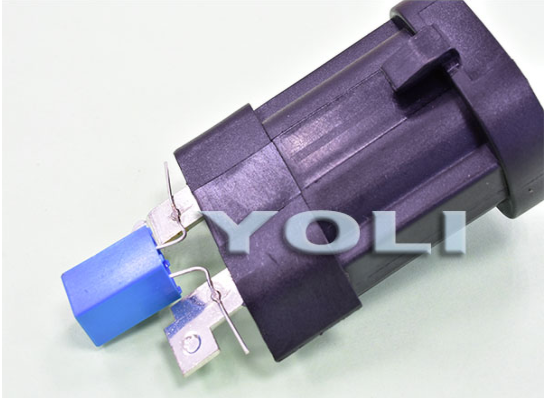

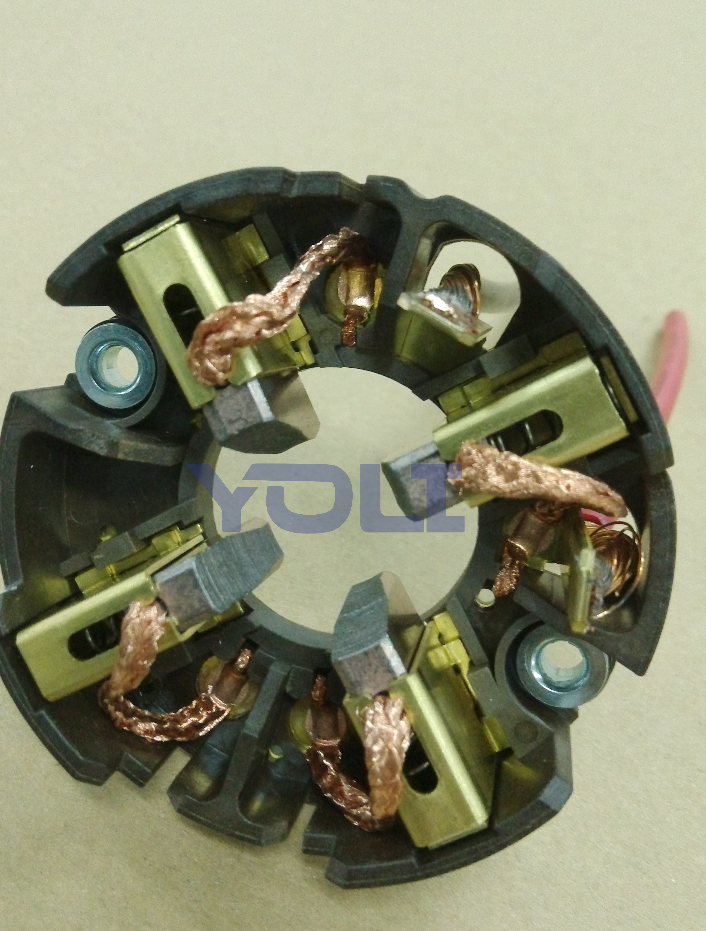

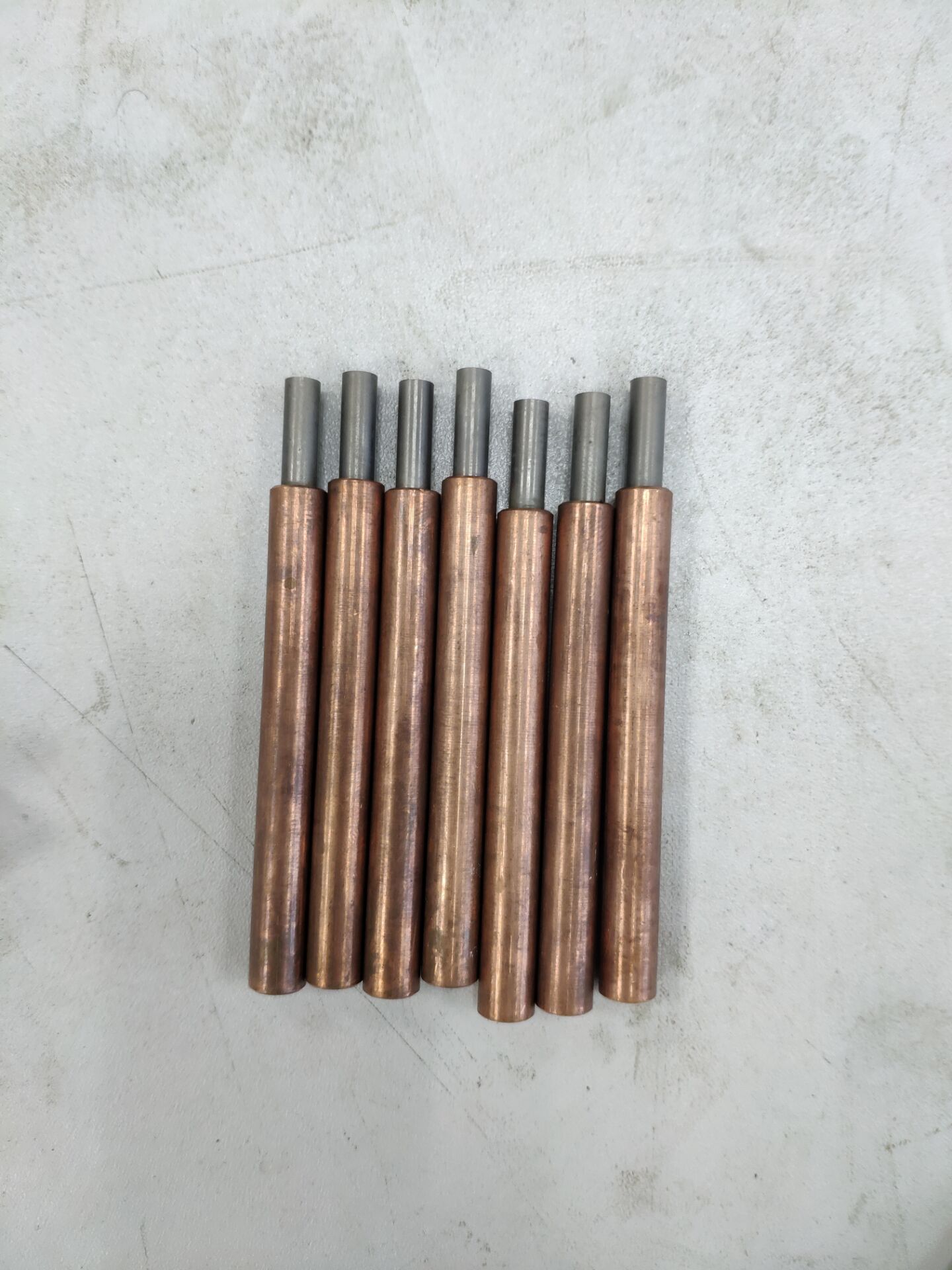

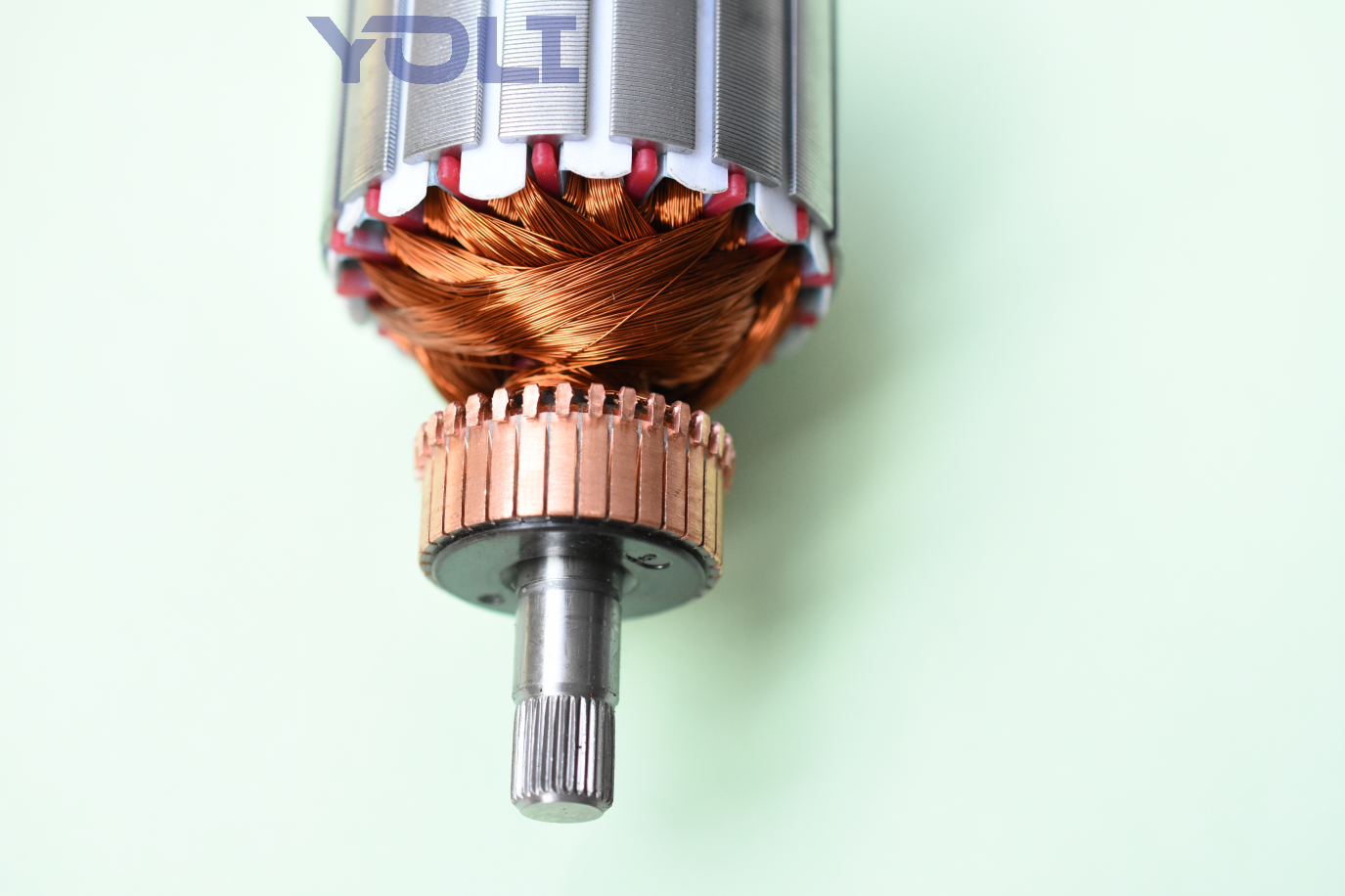

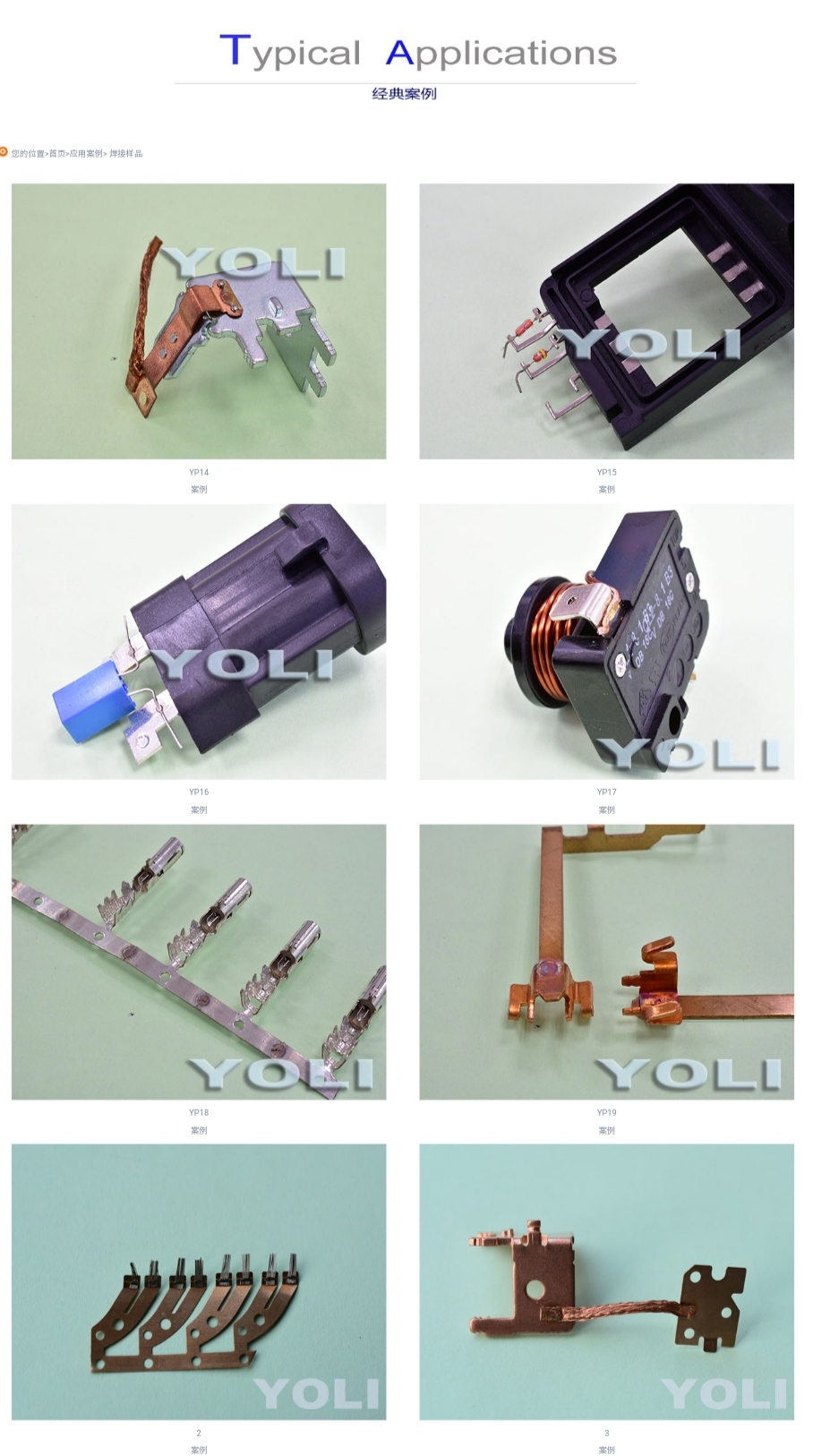

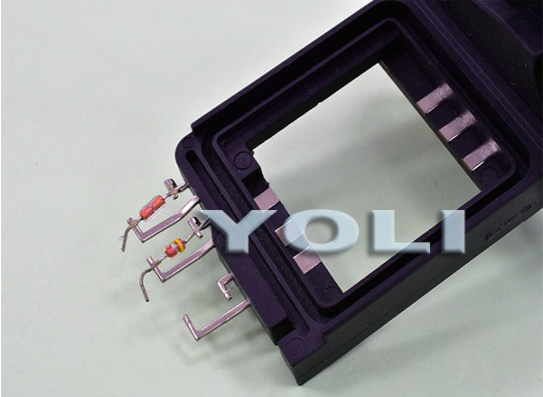

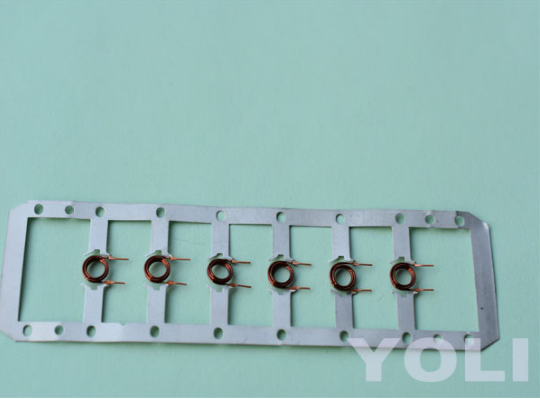

焊接應用案例：
又力光電科技有限公司是專業的精密電阻焊點焊機設備生產廠家，公司成立于2010年，一直致力于研發和制造精密焊接領域內的電阻焊設備，主要產品有：中頻逆變電阻焊點焊機，晶體管點焊機、電池點焊機、中頻逆變直流電阻焊電源、中頻逆變直流電阻焊縫焊電源，逆變變壓器等。如您對我們產品感興趣，歡迎來電咨詢，聯系電話：13916258836（手機）
