脈沖熱壓焊機：又稱為熱壓機、熱壓焊機、恒溫熱壓機。主要應用于手機，電腦、觸摸屏、打印設備等生產過程中，應用在USB排線焊接、軟排線FFC與軟性線路板FPC或者硬性線路板PCB等的焊接工藝中。
脈沖熱壓焊機原理是： 利用脈沖電流流過鉬、鈦等具有高電阻特性材料時所產生的焦耳熱來加熱熱壓焊頭，再由熱壓焊頭通過熱傳遞加熱熔融PCB上事先印刷的錫膏，達到焊接的目的。脈沖熱壓焊溫度控制通過焊接在熱壓頭發熱部分的熱電偶進行實時溫度檢測，并將其反饋到控制系統進行閉環控制，保證熱壓頭上的溫度正確性。

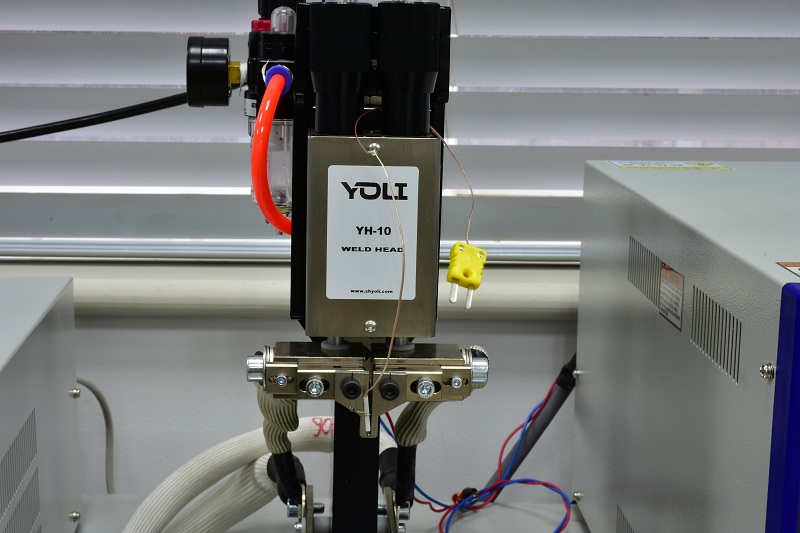

脈沖熱壓焊機的溫度控制系統是整個設備的核心，又力熱壓焊機溫度控制部分采用中頻逆變直流控制系統（控制器，逆變變壓器，帶有熱電偶的精密焊接機頭），直流電輸出，再加上我司開發的又力熱壓焊精密控制軟件，加熱過程速度快而且溫度控制穩定。
又力熱壓焊電源
設備特點：
1.溫度閉環反饋控制；
2.升溫速度快，溫度控制精度高于傳統的交流型熱壓焊機；
3.溫度和時間參數可精確設置；

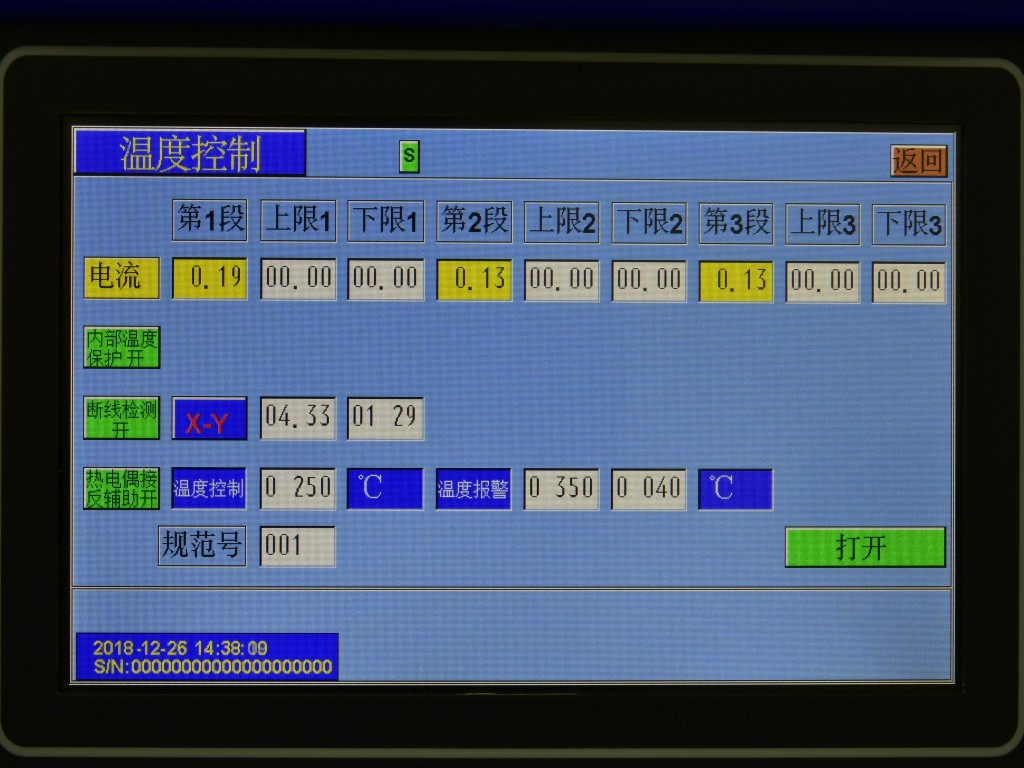

4.實時監控顯示焊頭溫度和電流波形
5.位移和壓力監控功能；
6.內置溫度過高報警裝置；
7.熱電偶接反、斷開、脫落報警；
8.豐富I/O接口、RS232通訊。
規格參數：
電源型號 | WIP-40S-03CRY | WIP-55A-03CRY | WIP-70A-03CRY |
輸入電壓(V) | 3Φ380V±10%,50/60HZ | ||
最大輸出電流(A) | 200A(5%) | 200A(5%) | 200A(5%) |
頻率 | 2k HZ | 2k HZ | 2kHZ |
時間設定 | 預壓:0~9.99s; 保持: 0~9.99s; 緩升1,2,3: 0~9.99s;焊接1,2,3: 0~9.99s; | ||
溫度設定 | 50~600℃ | 50~600℃ | 50~800℃ |
尺寸 | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm | 275*200*510 (H*W*L)mm |
重量 (kg) | 15kg | 15.5kg | 16kg |
匹配變壓器 | WIT-40S | WIT-55A | WIT-70A |
最大電流(A) | 4000A(7%) | 5500A(5%) | 7000A(5%) |
空載電壓 | 10.0V | 12.0V | 13.0V |
額定功率(kVA) (50%) | 18KVA | 22KVA | 29KVA |
冷卻方式 | Air | Air | Air/Water |
尺寸 | 175(H)*200(W)*420(L) mm | 175(H)*200(W)*420(L) mm | 285(H)*210(W)*460(L) mm |
重量 | 17kg | 18kg | 24.5kg |
又力光電科技有限公司是專業的精密電阻焊點焊機設備生產廠家，公司成立于2010年，一直致力于研發和制造精密焊接領域內的電阻焊設備，主要產品有：脈沖熱壓焊機、中頻逆變電阻焊點焊機，晶體管點焊機、電池點焊機、中頻逆變直流電阻焊電源、中頻逆變直流電阻焊縫焊電源，逆變變壓器等。如您對我們產品感興趣，歡迎來電咨詢，聯系電話：13916258836（手機）
