上海又力光電科技有限公司
手機(jī)：13916258836 萬工
Q Q：99350100
郵箱：99350100@qq.com
地址：上海市閔行區(qū)顓興東路999弄致真樓103(陽明國際創(chuàng)業(yè)園)
一、焊接品質(zhì)檢查
焊接品質(zhì)的檢驗(yàn)，一般有目視檢驗(yàn)和破壞性檢驗(yàn)兩種方法。

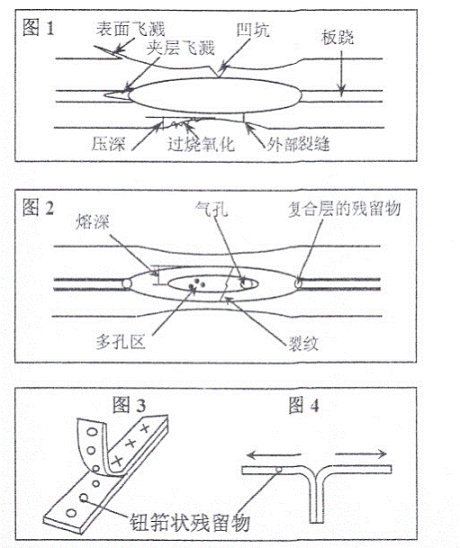

目視檢驗(yàn)是對圖1所示的各個項(xiàng)目進(jìn)行檢驗(yàn)。若利用顯微（鏡）照片進(jìn)行金相檢驗(yàn)，則需切斷提取出焊接熔核部分并研磨腐蝕（見圖2所示）。但是，若只經(jīng)過外觀檢驗(yàn)就下結(jié)論則還不充分，請務(wù)必進(jìn)行一下破壞性實(shí)驗(yàn)。
破壞性檢驗(yàn)通常是進(jìn)行撕開實(shí)驗(yàn)，如圖3、4所示，撕開焊接母材進(jìn)行確認(rèn)（一側(cè)出現(xiàn)圓形孔洞，另一側(cè)出現(xiàn)鈕扣狀殘留物）。另外，也有利用拉伸儀進(jìn)行拉伸強(qiáng)度檢驗(yàn)的方法。
二、品質(zhì)保證手段
電阻點(diǎn)焊方法雖然是最適合于大量生產(chǎn)的焊接手段，但是若品質(zhì)管理不當(dāng)就會引起巨大的損失。目前，由于無法
實(shí)現(xiàn)在線非破壞性焊接品質(zhì)檢驗(yàn)，因此有必要加強(qiáng)對品質(zhì)保證的管理。
l、壓力檢測
焊接發(fā)熱量受電極與工件間的接觸電阻的影響極大。焊接過程中，壓力必須保持不變，因此有必要經(jīng)常用壓力測試儀對焊接壓力進(jìn)行測試。焊接時工件因熔化而出現(xiàn)一定的塌陷，此時若電極不能緊跟工件變化則會導(dǎo)致飛濺的出現(xiàn)，因此對焊接機(jī)頭的動作狀況也需經(jīng)常檢查。
2、電極研磨
焊接次數(shù)的增多，會使電極表面磨損加重。電極表面粗糙會引起飛濺和造成工件表面出現(xiàn)糙痕，影響工件外觀，因此有必要多準(zhǔn)備些研磨好的電極，根據(jù)焊接次數(shù)適當(dāng)?shù)馗鼡Q電極。使用新電極之前先用作廢的工件進(jìn)行調(diào)試為好。
3、電極過熱
電極過熱不僅會縮短電極的壽命而且會導(dǎo)致工件焊接品質(zhì)不均一。
4、工件精度
因忽略了工件厚度、鍍層厚度、金屬成分等的變化而導(dǎo)致焊接不良品出現(xiàn)的現(xiàn)象時有發(fā)生。工件本身的品質(zhì)是否安定也是影響焊接品質(zhì)的重要因素。
5、電流監(jiān)測
電流監(jiān)測對焊接是必不可少的。影響電流變化的因素主要有：電源電壓的波動、焊接機(jī)超載使用而引起的過熱使電流輸出減少、工件接觸不良導(dǎo)致電流減少、焊接機(jī)性能不良等。
為了防止上述原因引起的不良焊接結(jié)果，很有必要經(jīng)常對焊接電流進(jìn)行監(jiān)測。若能確保對焊接電流的監(jiān)測，則可較容易地發(fā)現(xiàn)其他影響焊接品質(zhì)的因索之變化原因，從而進(jìn)一步提高焊接品質(zhì)的信賴性。
手機(jī)：13916258836 萬工
Q Q：99350100
郵箱：99350100@qq.com
地址：上海市閔行區(qū)顓興東路999弄致真樓103(陽明國際創(chuàng)業(yè)園)
YLQHQ壓力切換器
中頻逆變直流焊接電源 WIP-03C系列
05YC遠(yuǎn)程控制逆變直流焊接電源
一體式小功率電阻焊電源 前輸出
一體式小功率焊接電源 后輸出
02L經(jīng)濟(jì)型LCD顯示電阻焊點(diǎn)焊電源
